AVA Altenrhein – Stapelmischanlage

Für die Gestaltung der sanierten, umgenutzten und erweiterten Stapelmisch-Anlage aus den 1970er Jahren wurden wir - im Rahmen der Gesamtstrategie für das Areal der AVA Altenrhein (vgl. unten) - für die architektonische Gestaltung beigezogen. Schon in den 1990er Jahren wurde die ursprünglich zur Faulung gebaute Anlage umgebaut - seither wurden in den vier Behältern mit je 1800m3 Fassungsvermögen eigene und Drittschlämme in ausgefaulter und flüssiger Form zwischengestapelt und durchmischt.

Da die Stapelung von Flüssigschlämmen rückläufig, hingegen zusätzliches Faulraumvolumen nötig ist, wurden zwei Stapelbehälter mit Rührwerken, Abdeckhauben, Gasanschlüssen, Isolation, Wärmetauschern und Entschwefelung zur Gasgewinnung nachgerüstet, zwei weitere dafür vorbereitet. Nun stehen 7200 Kubikmeter für die optional thermophile Faulprozessführung zur Verfügung.

Die Fassaden der Türme wurde komplett neu gedämmt und mit einer neuen Hülle versehen. Sockel und Dachrand bestehen dabei aus Betonelementen, die eigentliche Fassade aus einer vorvergrauten Holzlattenschalung mit Abwurfdächlein zum konstruktiven Holzschutz. So reiht sich nun auch die SM-Anlage in die Reihe der neu gestalteten Gebäude auf dem Areal an, die da sind: Anlage zur Elimination von Mikroverunreinigungen, Infopavillon, Trafostation und, noch im Bau, die erweiterte und sanierte Cosubstratannahmestelle.

(Alle kursiv gesetzten Textteile sind Zitate aus dem "Projektblatt Schlamm" der AVA Altenrhein.)

Gesamtstrategie Areal AVA Altenrhein

Wie geht man gestalterisch mit einer technischen Anlage um, die ursprünglich ohne besonderen gestalterischen Anspruch entwickelt wurde – aber dennoch einige ästhetische Qualitäten aufweist und nicht zuletzt inmitten einer geschützten Grünzone und direkt am Alten Rhein liegt?

Unsere Strategie setzt nicht auf Kontraste oder Konfrontation von Alt und Neu. Vielmehr versuchten wir, die Qualitäten des Bestandes zu suchen, zu stärken und in neuer Form weiterzuentwickeln. Qualitäten des Bestandes sind etwa Ansätze einer Einheitlichkeit, eine fast städtische Qualität der Räume und eine solide Ausführung der Bauten.

Diese Strategie zielt darauf ab, dass nicht einfach ein schöner Neubau neben einem wenig ansprechenden Altbau zu liegen kommt, sondern das Alt und Neu miteinander kommunizieren, sich im besten Fall sogar gegenseitig bereichern. Gut erkennbar ist das Resultat etwa am Gegenüber vom Neubau EMV und dem direkt gegenüber liegenden Gebäude der Faulung, das noch weitgehend im Zustand aus den 1970er Jahren ist: Beide Bauten sind etwas «aufeinander zu gegangen». Die bestehende Faulung hat unter ihrem Dachabschluss aus Sichtbeton einen dunklen grau-braunen Anstrich bekommen, der mit der vorvergrauten Holzfassade des Neubaus korrespondiert und seine eigene Struktur betont. Der Neubau wiederum hat über seiner Holzfassade einen Betonabschluss, der in der Höhe demjenigen des Nachbars entspricht, aber feiner ausgeführt und mit einem Vordach profiliert wurde. So werden diese beiden Bauten, die sich direkt gegenüberstehen, zu ungleichen Geschwistern – die aber zusammen einen Platz aufspannen, der eine gewisse räumliche Qualität und eine einheitliche Fassung aufweist.

Mit dieser Strategie soll auch in Zukunft auf der Anlage gearbeitet werden. Es werden nach Möglichkeit immer wieder ähnliche Elemente eingesetzt: dunkel gestrichene Putze, Sichtbeton und vertikal gegliederte Holzfassaden in vorvergrautem Tannenholz. Zum Schutz dieser Holzfassaden werden Vordächer aus Beton eingesetzt. Auch dieses Element wird immer wieder eingesetzt – etwa bei der EMV-Anlage oder bei den Stapel- Mischbehältern und trägt so zum einheitlichen Erscheinungsbild der gesamten Anlage bei.

Mit dieser Strategie der Reduktion auf wenige, technisch und ökologisch sinnfällige Elemente ist sicher gestellt, dass die Anlage des AVA bei zukünftigen Erweiterung immer mehr an gestalterischer Qualität gewinnt – und zwar als Ganzes, nicht als Ansammlung von Einzelobjekten.

Ensemble AVA

Weitere von uns gestalterisch betreute Bauten auf der Anlage sind:

  • Infopavillon
  • Trafostation
  • Erweiterung und Sanierung Cosubstratannahmestelle
  • Elimination von Mikroverunreinigungen





Archive

  • Mai 2025 (1)
  • Februar 2025 (3)
  • Dezember 2024 (1)
  • Oktober 2024 (1)
  • September 2024 (1)
  • August 2024 (1)
  • Juli 2024 (1)
  • März 2024 (1)
  • Januar 2024 (1)
  • Dezember 2023 (1)
  • November 2023 (1)
  • Juli 2023 (1)
  • Mai 2023 (1)
  • März 2023 (1)
  • Dezember 2022 (2)
  • November 2022 (1)
  • Oktober 2022 (1)
  • Juli 2022 (1)
  • Juni 2022 (1)
  • April 2022 (2)
  • März 2022 (1)
  • Februar 2022 (2)
  • Januar 2022 (1)
  • November 2021 (2)
  • Oktober 2021 (2)
  • September 2021 (3)
  • Juli 2021 (2)
  • Juni 2021 (1)
  • Mai 2021 (3)
  • März 2021 (2)
  • Januar 2021 (2)
  • Dezember 2020 (2)
  • November 2020 (1)
  • Oktober 2020 (4)
  • September 2020 (6)
  • August 2020 (3)
  • Juli 2020 (2)
  • Juni 2020 (5)
  • Mai 2020 (1)
  • April 2020 (3)
  • März 2020 (4)
  • Februar 2020 (2)
  • Januar 2020 (5)
  • Dezember 2019 (2)
  • November 2019 (3)
  • Oktober 2019 (2)
  • September 2019 (5)
  • August 2019 (11)
  • Juli 2019 (8)
  • Juni 2019 (1)
  • Mai 2019 (5)
  • April 2019 (2)
  • März 2019 (7)
  • Februar 2019 (9)
  • Januar 2019 (10)
  • Dezember 2018 (1)
  • November 2018 (1)
  • August 2018 (1)
  • Juli 2018 (3)
  • Juni 2018 (2)
  • Mai 2018 (6)
  • April 2018 (6)
  • März 2018 (11)
  • Februar 2018 (5)
  • Januar 2018 (3)
  • Dezember 2017 (1)
  • November 2017 (6)
  • September 2017 (2)
  • August 2017 (1)
  • Juli 2017 (2)
  • April 2017 (1)
  • März 2017 (1)
  • Februar 2017 (1)

1) Trafostation 2) EMV 3) Pavillon 4) Cosubstratannahme 5) Stapelmischbehälter

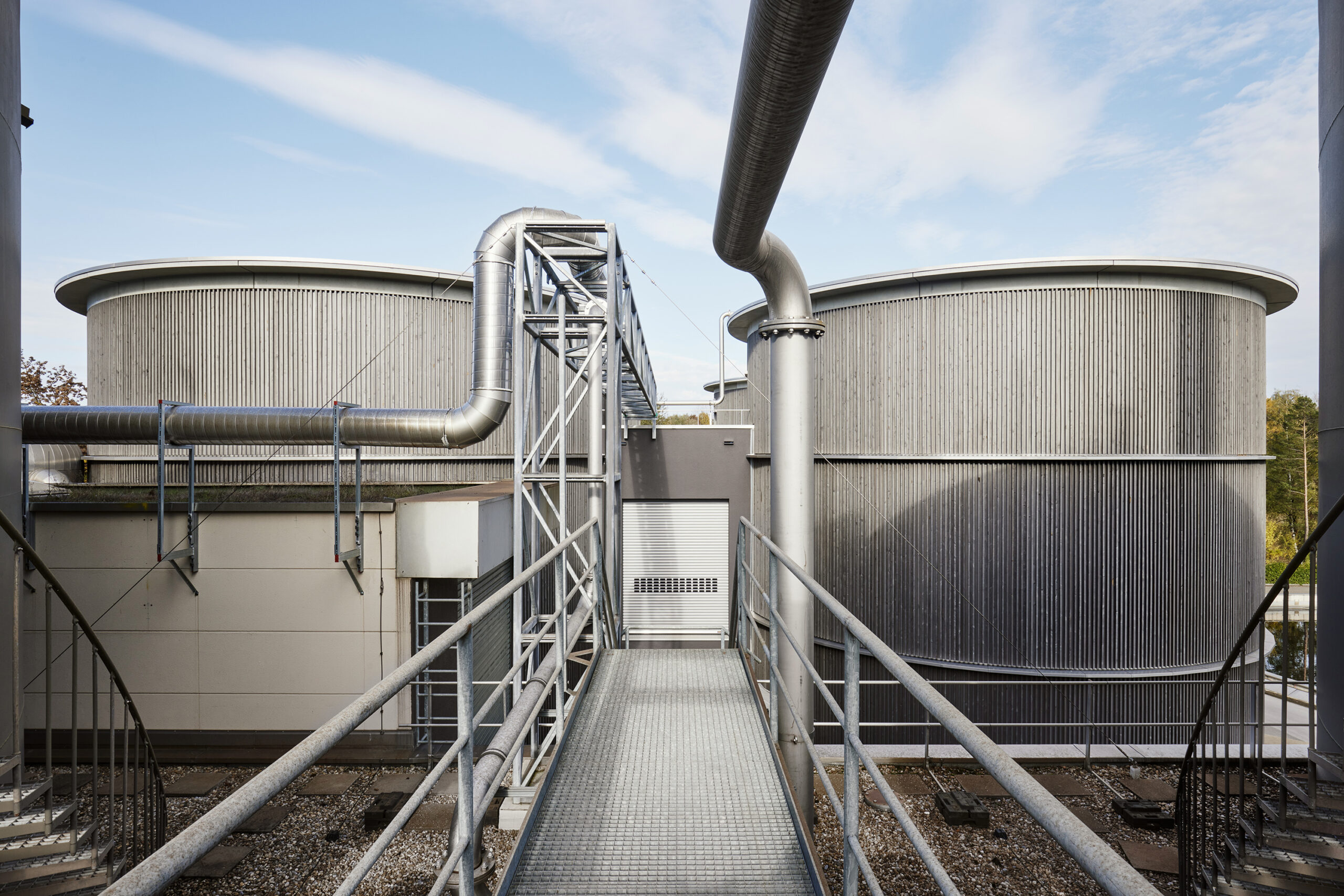

Blick von den Gastanks zu den Stapelmischbehälter

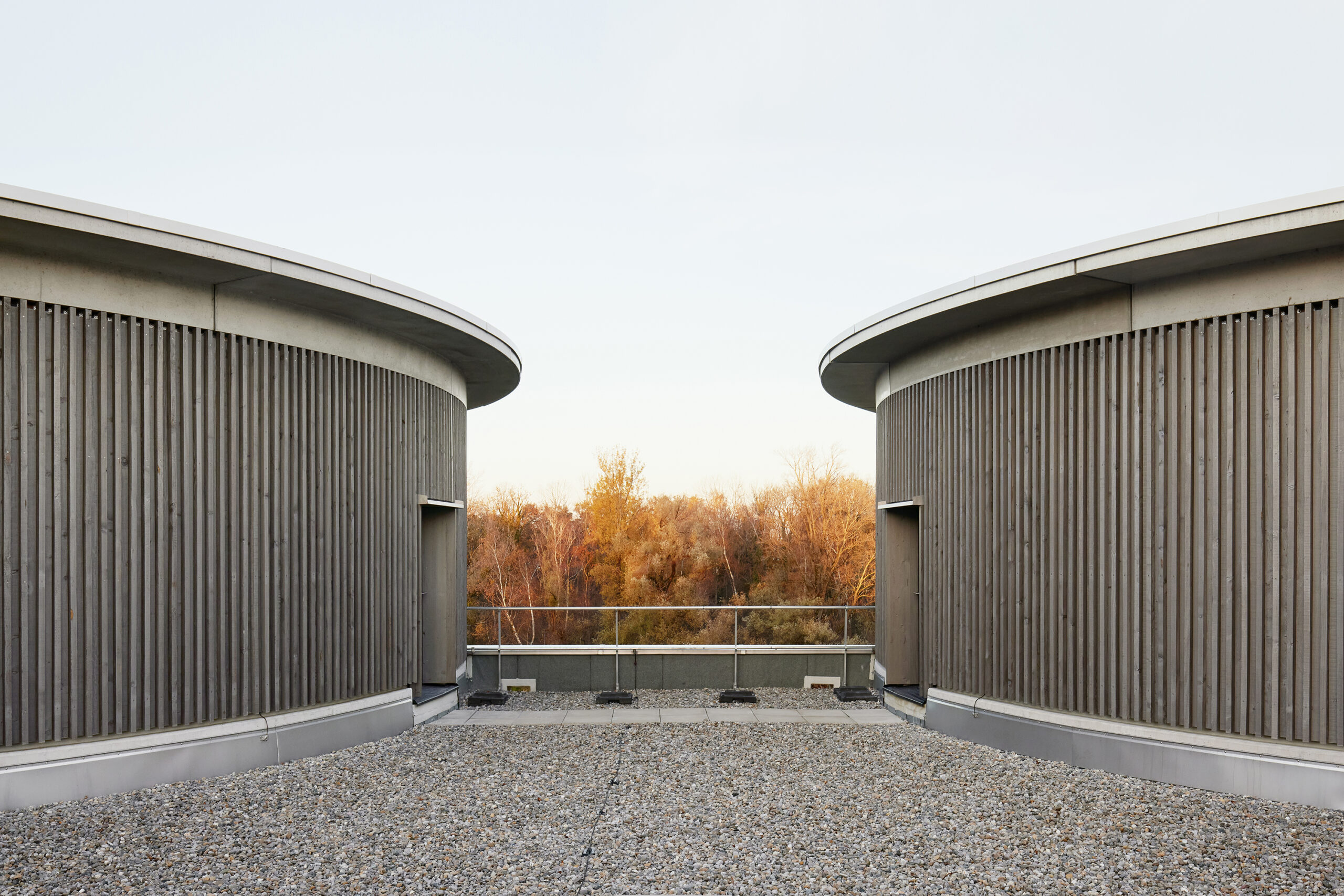

Auf dem Dach mit Mischbehälter (l) und Stapelbehälter (r)

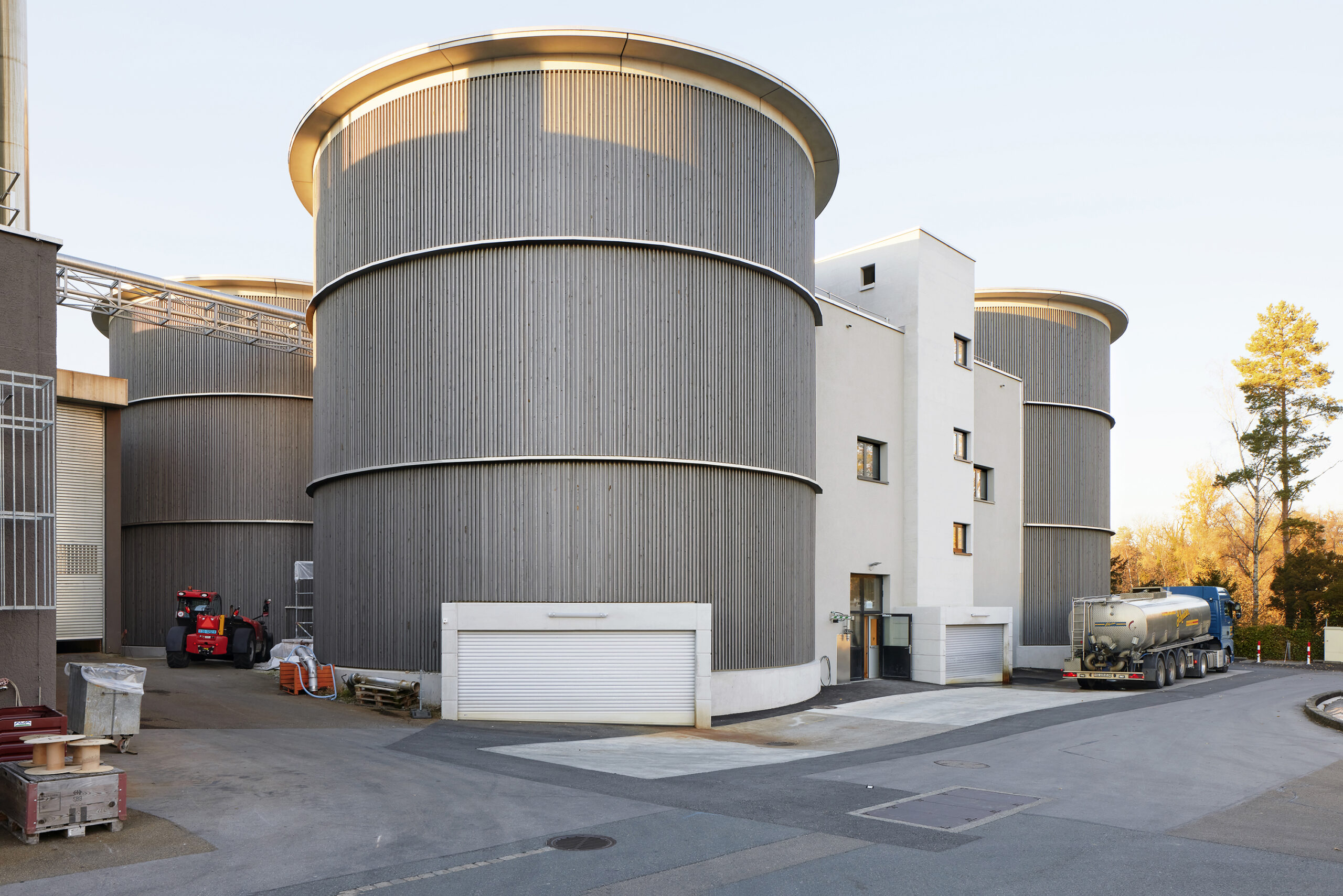

Die sanierte Stapelmisch-Anlage

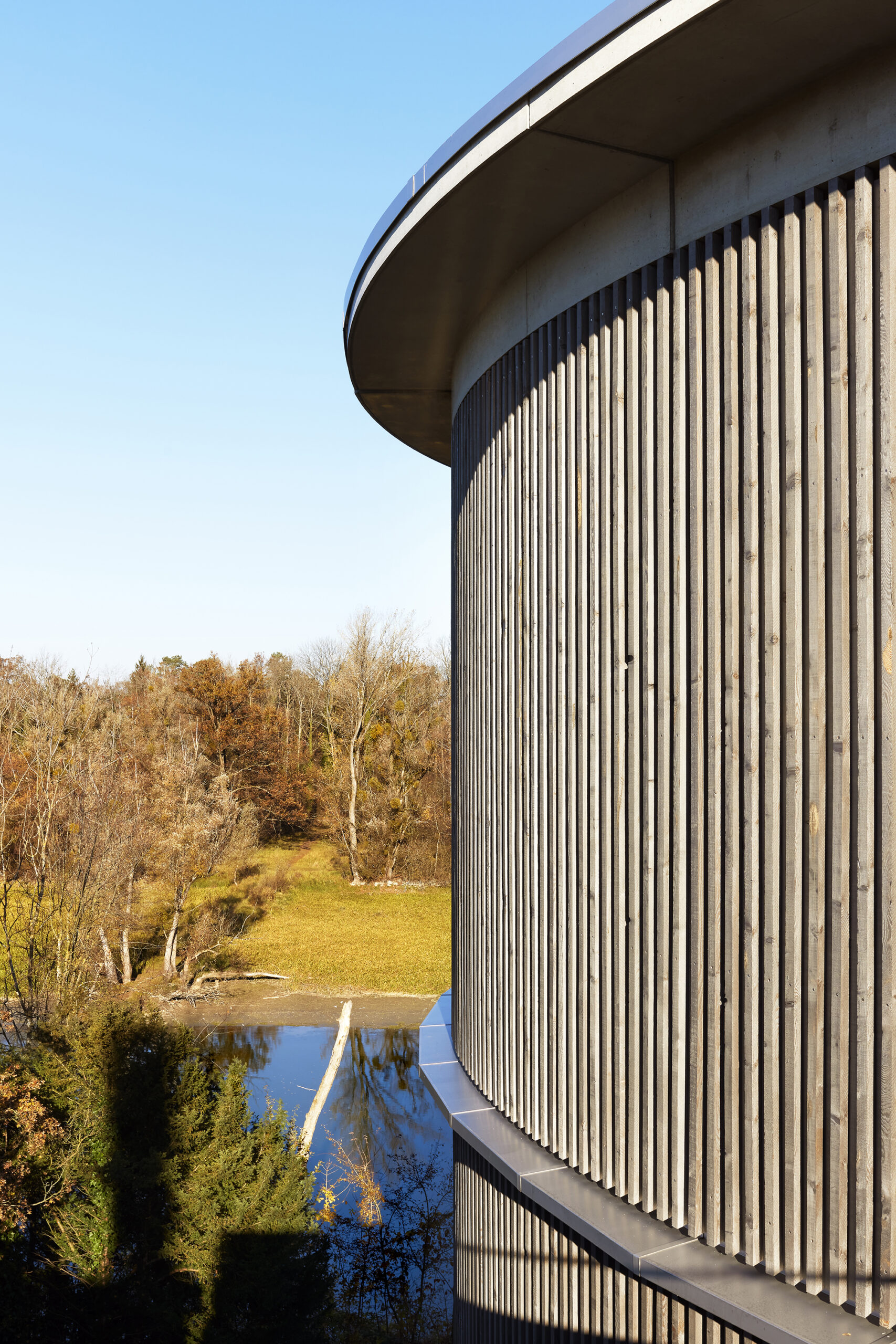

Mischbehälter mit Blick zum Alten Rhein

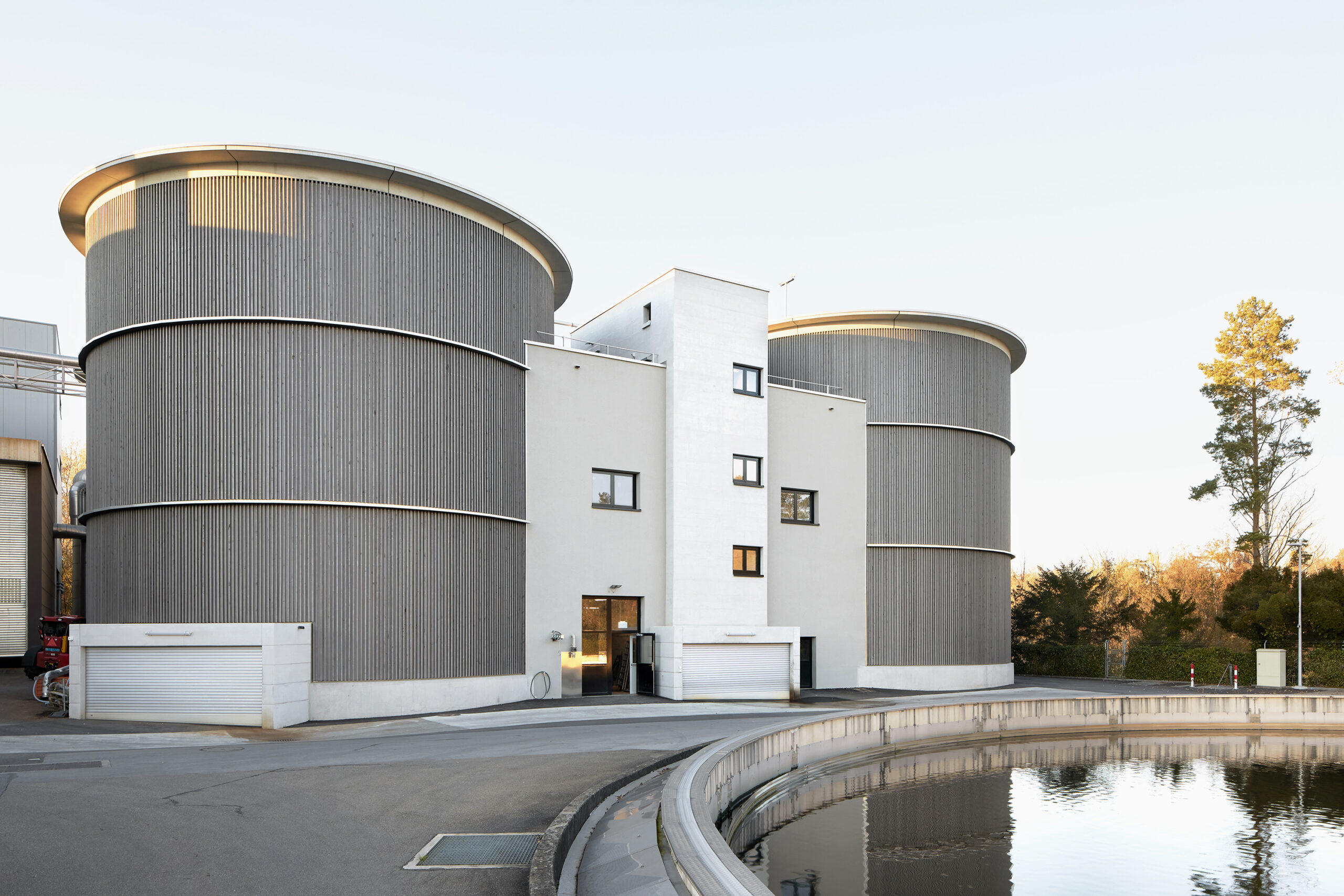

Die sanierte Stapelmisch-Anlage

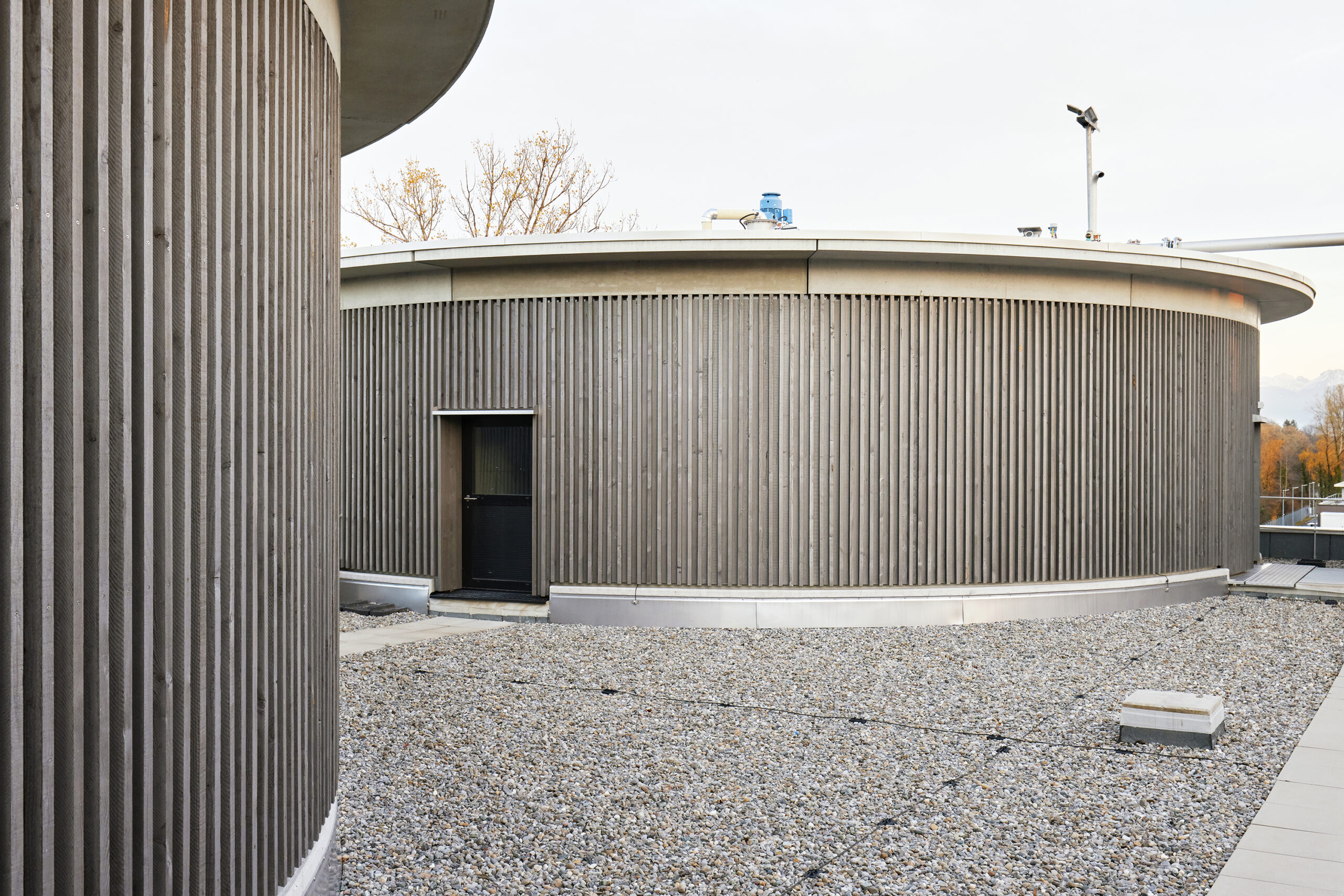

Mischbehalter (l) und Stapelbehälter (r)

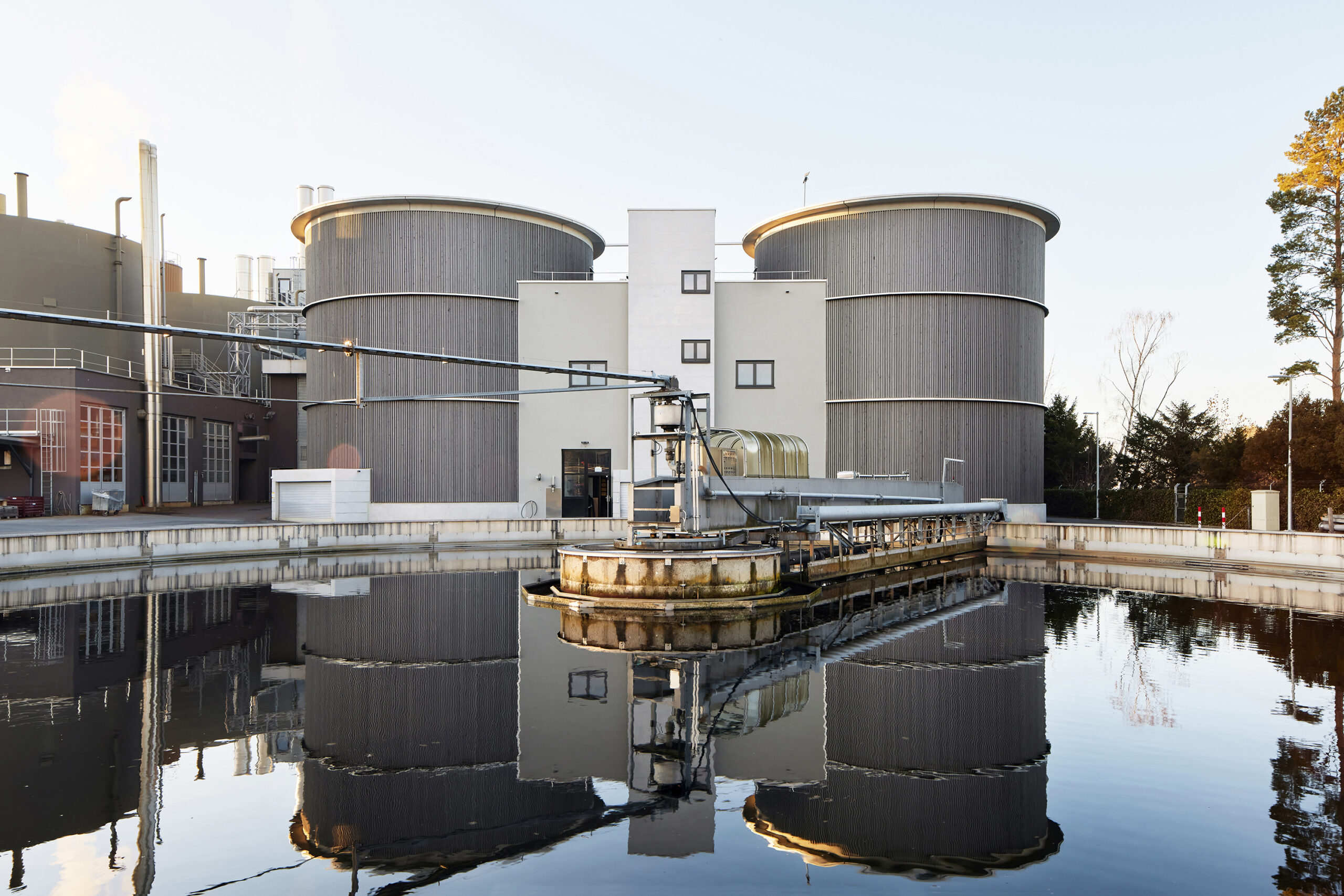

Die sanierte Stapelmisch-Anlage
